Item No.: 54800

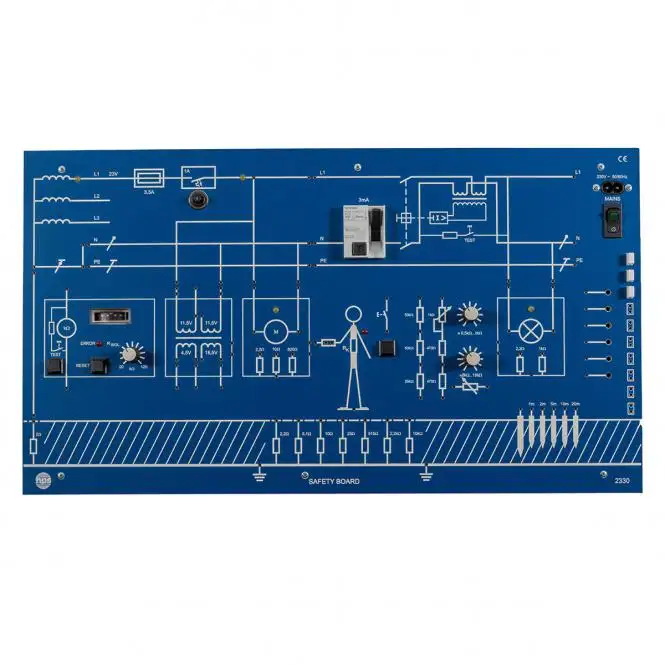

Bảng huấn luyện an toàn điện cung cấp một hệ thống đào tạo chuyên sâu về các biện pháp bảo vệ theo tiêu chuẩn DIN VDE 0100, giúp học viên thực hành các thí nghiệm về bảo vệ chống tiếp xúc trực tiếp & gián tiếp, bảo vệ bằng điện áp thấp, bảo vệ bằng cách nối đất, đo điện trở tiếp đất,…
Thiết bị có thể sử dụng trong bất kỳ phòng học nào mà không cần lắp đặt đặc biệt, do các thí nghiệm được thực hiện với điện áp bảo vệ siêu thấp và chỉ cần nguồn điện xoay chiều một pha. Đèn LED hiển thị trạng thái của các bộ phận quan trọng, giúp việc quan sát trở nên dễ dàng hơn.
Tính năng nổi bật
✔ Tích hợp đầy đủ các biện pháp bảo vệ theo VDE 0100
✔ Nguồn điện tích hợp, chỉ cần ổ cắm một pha
✔ An toàn tối đa với điện áp bảo vệ siêu thấp
✔ Thiết lập nhanh, tất cả phụ kiện đã được tích hợp sẵn
✔ Hỗ trợ các hệ thống điện TT, TN-C-S, IT
📌 Lưu ý: Tài liệu hướng dẫn thí nghiệm phải được đặt hàng riêng.
Ứng dụng trong đào tạo nghề điện
🔹 Kỹ thuật viên điện tự động hóa
🔹 Kỹ thuật viên điện công nghiệp & hạ tầng
🔹 Kỹ thuật viên điện máy & hệ truyền động
🔹 Thợ điện lắp đặt & bảo trì
🔹 Cơ điện tử
🔹 Điện công nghiệp & dân dụng
Nội dung đào tạo & thực hành
✅ Bảo vệ chống tiếp xúc trực tiếp & gián tiếp
✅ Bảo vệ bằng điện áp thấp
✅ Bảo vệ bằng thiết bị RCD (cầu dao chống rò điện)
✅ Bảo vệ quá dòng & cầu chì bảo vệ
✅ Máy biến áp cách ly & biến áp tự ngẫu
✅ Các biện pháp bảo vệ trong mạng TN, TT & IT
✅ Đo điện trở tiếp đất
✅ Cách ly bảo vệ & phân tách bảo vệ
Thông số kỹ thuật
📌 Điện áp nguồn: 230V AC / 115V AC (110V AC), 50-60Hz, 40VA
📌 Điện áp thử nghiệm: 23V, 1.5A (1/10 điện áp lưới)
📌 Cầu dao RCD: 1 pha, có nút kiểm tra, dòng rò 30mA
📌 Giám sát cách điện: Điều chỉnh 20kΩ – 120kΩ, có nút kiểm tra & reset
📌 Mô hình cơ thể người: Điện trở cơ thể 2.4kΩ & 820Ω
📌 Cầu chì: Có thể sử dụng đến 2A
📌 Tải giả lập: Điện trở mô phỏng 2.2Ω – 1kΩ
📌 Kích thước: 532 x 297 x 110 mm
📌 Trọng lượng: ~4.5 kg
Thiết kế cơ khí
✔ Mặt bảng làm từ laminate dày 5mm, màu xanh mờ, có ký hiệu mạch điện khắc laser màu trắng
✔ Vỏ nhựa cứng bảo vệ mặt sau, giúp thiết bị có thể đặt nghiêng để thao tác dễ dàng
✔ Đáp ứng tiêu chuẩn CE, phù hợp thị trường châu Âu
✔ Dễ dàng vận chuyển & lắp đặt
