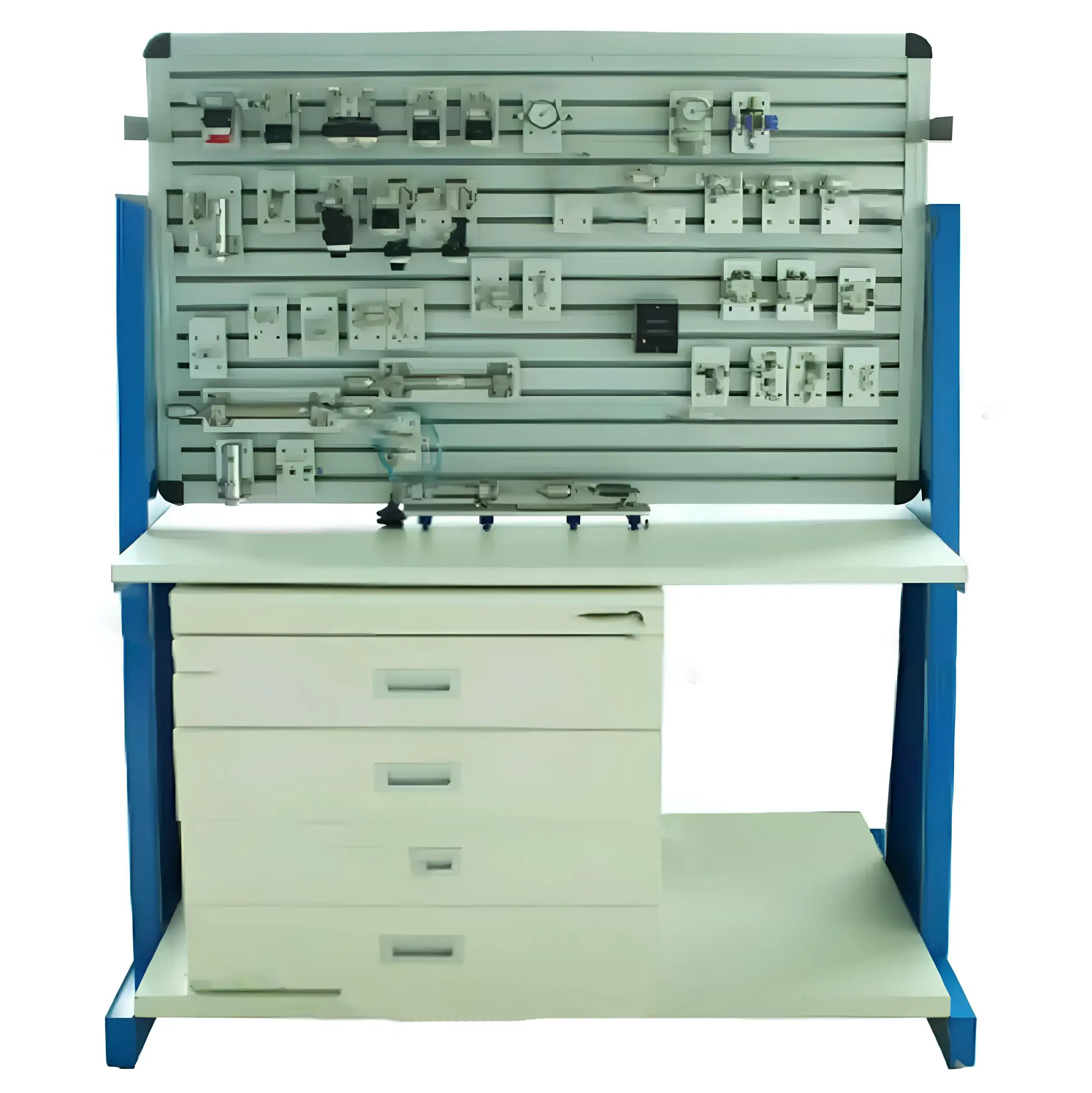

Bộ Thực Hành Điện Khí Nén Nâng Cao

Bộ thực hành điện khí nén nâng cao là thiết bị đào tạo chuyên sâu, phục vụ giảng dạy và nghiên cứu về hệ thống khí nén và điều khiển tự động. Với thiết kế module rời linh hoạt, tích hợp thiết bị khí nén cao cấp từ hãng SMC (Nhật Bản), bộ thực hành cho phép học viên dễ dàng thao tác, lắp ghép và thực hiện các bài thực hành thực tế một cách nhanh chóng và hiệu quả.

Thông số kỹ thuật chi tiết

1. Thiết kế & Kết cấu

  • Kết cấu module rời: Thiết kế các module tiêu chuẩn với chuẩn kết nối chung, giúp linh hoạt trong lắp ghép và nâng cấp thiết bị.

  • Thiết bị khí nén: Sử dụng linh kiện chính hãng từ SMC (Nhật Bản).

  • Đế gá phần tử khí nén:

    • Chất liệu hợp kim nhôm chống xước, bền bỉ.

    • Chân nhựa ABS tự hãm, có đầu hình trụ tròn sẻ rãnh giúp tăng độ đàn hồi và độ bám chắc khi lắp đặt.

  • Cách gá lắp thiết bị trên bàn thí nghiệm:

    • Sử dụng chân nhựa tự hãm, giúp thao tác lắp đặt nhanh chóng.

    • Cơ chế đàn hồi giúp giữ chặt phần tử khí nén mà không cần dụng cụ hỗ trợ.

2. Hệ thống điều khiển & điện khí nén

✅ Bộ cấp khí:

  • Bộ lọc, điều áp với van phân phối 3/2

  • Bộ phân phối khí

  • Bộ điều áp có đồng hồ hiển thị áp suất

  • Đồng hồ áp suất 1MPa

✅ Thiết bị điều chỉnh lưu lượng:

  • Van tiết lưu một chiều (kép)

  • Van tiết lưu có van một chiều điều khiển được

✅ Cơ cấu chấp hành:

  • Xilanh tác động đơn kèm cảm biến

  • Xilanh tác động kép kèm cảm biến (x2)

  • Xilanh có tải & bộ tải cho xilanh

✅ Phần tử khí nén khác:

  • Giác hút chân không / Bộ tạo chân không

✅ Van điện từ khí nén:

  • Van điện từ 3/2 thường đóng (cuộn hút đơn & cuộn hút kép)

  • Van điện từ 5/2 (cuộn hút đơn & cuộn hút kép)

  • Van điện từ 5/3 (đóng giữa, cuộn hút kép)

  • Cụm van điện từ khí nén gồm 2 van 5/2 cuộn hút kép và 1 van cuộn hút đơn

✅ Module điều khiển điện:

  • Module nguồn một chiều

  • Module công tắc ON/OFF & công tắc dừng khẩn

  • Module nút ấn, rơ le trung gian, đèn báo, còi báo

  • Module rơ le thời gian (ON/OFF) & bộ đếm

  • Module phân phối điện

  • Cảm biến tiệm cận (từ tính, điện dung, quang)

  • Công tắc hành trình điện

  • Module đào tạo PLC S7 1200

✅ Bộ biến đổi điện – khí nén:

  • Công tắc áp suất – điện (đầu ra relay & transistor)

  • Đồng hồ áp suất kèm công tắc áp suất

✅ Phụ kiện đi kèm:

  • Bộ đầu nối chữ T, chữ Y, đầu bịt 4mm

  • Dụng cụ cắt/gỡ ống khí nén

  • Ống khí nén

  • Bộ tài liệu thực hành
