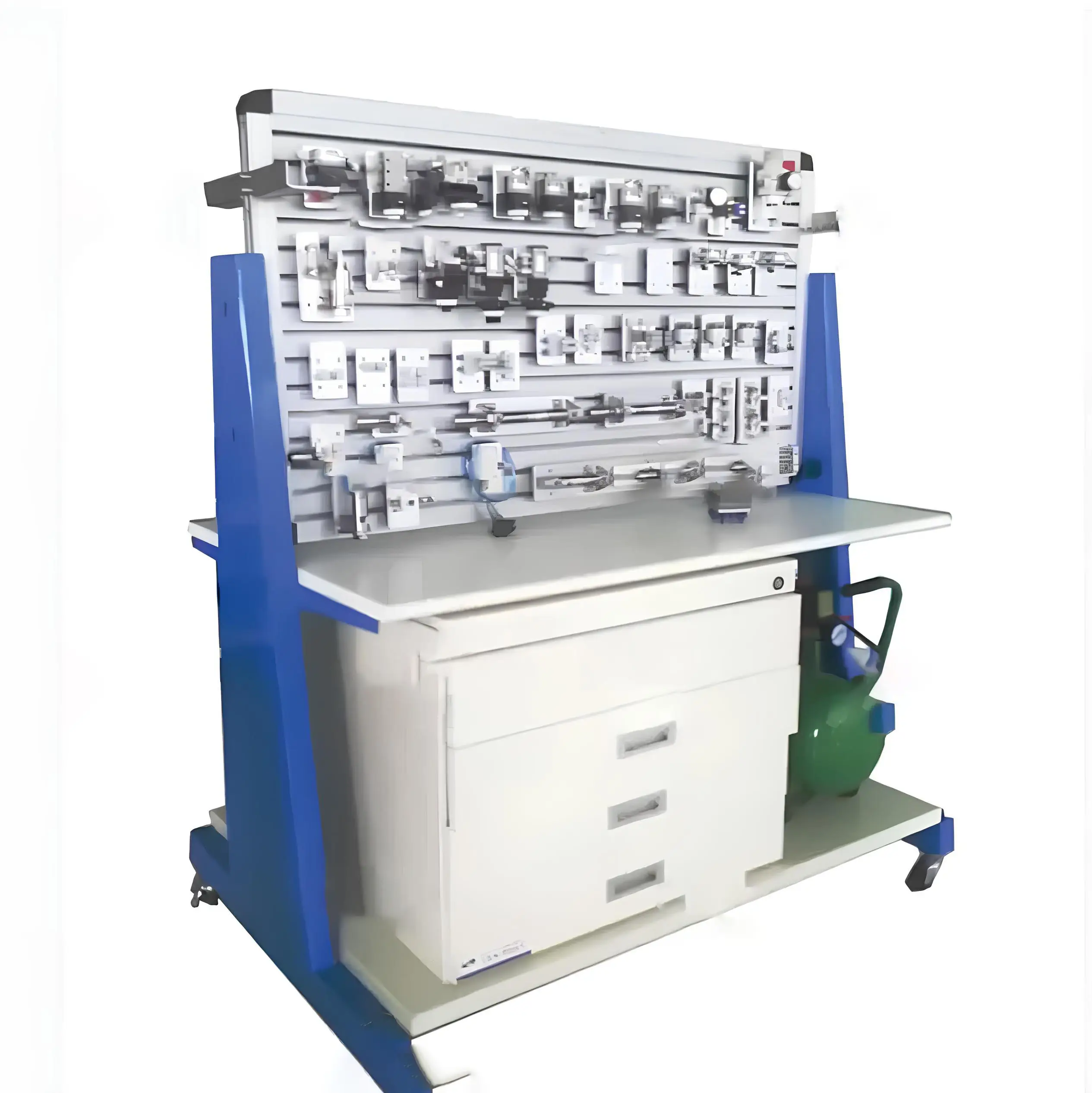

Bộ Thực Hành Khí Nén Cơ Bản

Bộ thực hành khí nén cơ bản là giải pháp đào tạo chuyên sâu dành cho các trường dạy nghề, trung tâm đào tạo kỹ thuật và phòng thí nghiệm nghiên cứu về hệ thống khí nén. Thiết bị được thiết kế theo mô-đun rời với chuẩn kết nối đồng bộ, giúp việc lắp đặt và thực hành linh hoạt, đồng thời dễ dàng nâng cấp khi cần thiết. Sử dụng các linh kiện khí nén từ hãng SMC (Nhật Bản), bộ thực hành mang lại độ chính xác cao, độ bền vượt trội và khả năng mô phỏng thực tế tối ưu.

Thông số kỹ thuật

✅ Thiết kế mô-đun linh hoạt

Mô-đun tiêu chuẩn, dễ dàng lắp ghép và nâng cấp.
Thiết bị khí nén chính hãng SMC – Nhật Bản.
Khung gá bằng hợp kim nhôm chống xước, có chân nhựa tự hãm giúp lắp đặt dễ dàng lên bàn thí nghiệm.

Danh mục thiết bị

1. Bộ cấp khí

Bộ lọc, điều áp với van phân phối 3/2.
Bộ phân phối khí.
Bộ điều áp có đồng hồ hiển thị áp suất.
02 Đồng hồ áp suất (1MPa).

2. Hệ thống van điều khiển

✔ Van tay và van cơ khí

03 Van thường đóng 3/2 dạng nút bấm.
01 Van thường đóng/thường mở 3/2 dạng nút bấm.
01 Van dừng khẩn 3/2 thường đóng.
02 Van 3/2 thường đóng dạng công tắc hành trình bánh xe.
02 Van 3/2 thường đóng dạng công tắc hành trình bánh xe theo một hướng.
01 Van 3/2 thường đóng dạng công tắc chuyển mạch.
01 Van công tắc chuyển mạch 5/2.

✔ Van tác động khí nén

02 Van tác động khí nén 3/2 đơn, thường đóng.
01 Van định thời 3/2 thường đóng, có thể chuyển đổi.
02 Van tác động khí nén đơn 5/2.
03 Van tác động khí nén kép 5/2.

3. Thiết bị điều chỉnh lưu lượng

01 Van OR.
01 Van AND.
02 Van tiết lưu một chiều (kép).
01 Van xả nhanh.

4. Cơ cấu chấp hành

01 Xilanh tác động đơn.
02 Xilanh tác động kép.

5. Phụ kiện đi kèm

01 Ống khí nén.
01 Bộ 10 đầu nối chữ T.
01 Bộ 10 đầu bịt 4mm.
01 Dụng cụ cắt ống.
01 Dụng cụ gỡ ống.
01 Bộ tài liệu thực hành.

📌 Ứng dụng: Hệ thống phù hợp cho đào tạo kỹ thuật khí nén trong ngành cơ khí, tự động hóa và điều khiển công nghiệp.
