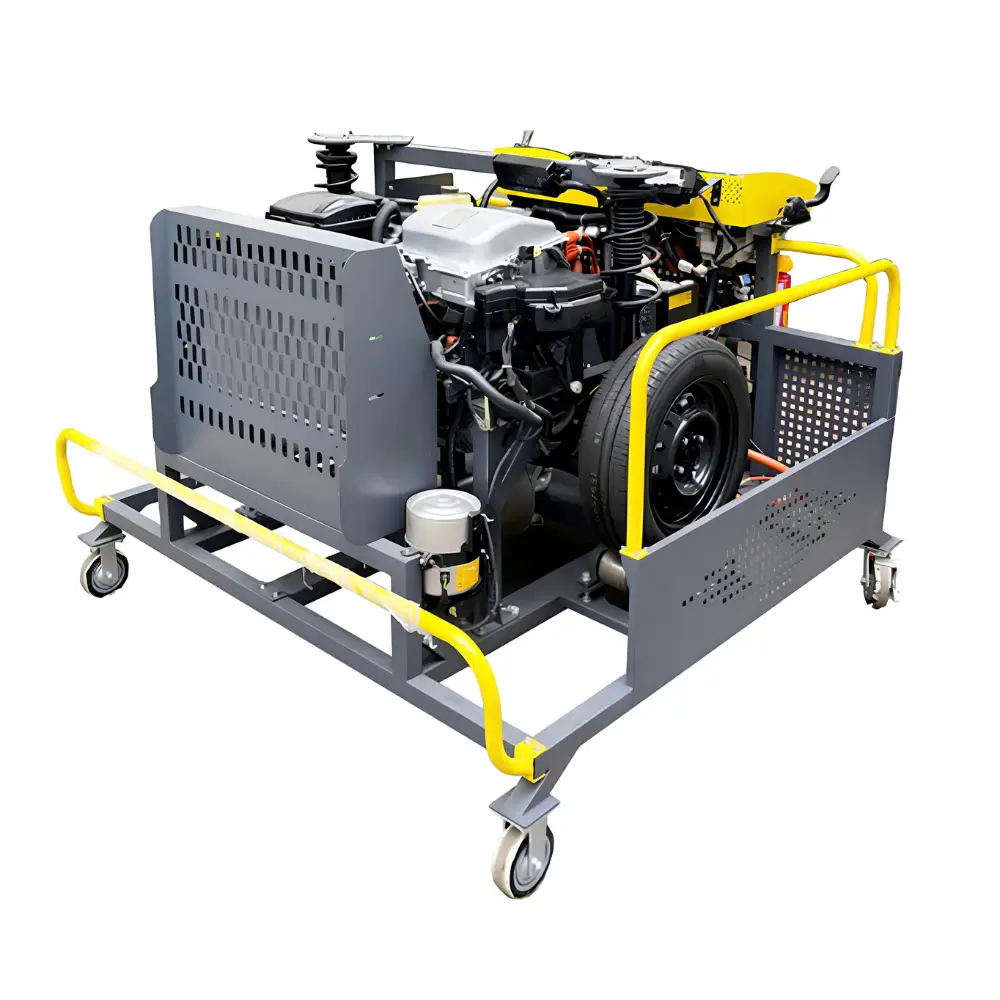

Thiết bị đào tạo vận hành và chẩn đoán động cơ Toyota 1NZ-FXE Hybrid
Xuất xứ: Châu Á
A. Mô hình động cơ với hệ thống truyền động Hybrid:
- Động cơ 4 kỳ, 4 xi lanh thẳng hàng, dung tích 1.5L VVT-i, đi kèm đầy đủ các bộ phận cơ khí.
- Các thiết bị điện, điện tử điều khiển gồm:
- 01 ECU điều khiển động cơ
- Hệ thống các cảm biến
- Vòi phun xăng, Bô bin đánh lửa và Bugi
- Giắc chẩn đoán OBD
- Đồng hồ táp lô
- Hộp số Hybrid
- Bộ pin điện dung lượng lớn
- Bộ chuyển đổi điện áp Converter
- Hệ thống treo phía trước và bánh xe
- Hệ thống điều hòa không khí sử dụng mô tơ điện
- Màn hình hiển thị công suất khi hệ thống Hybrid hoạt động
B. Bộ tạo pan điện tử (Mô phỏng sự cố hệ thống điều khiển):
- Mô đun tạo lỗi có thể tạo từ 1 đến 16 lỗi đồng thời.
- Màn hình LCD 3.2 inch TFT, độ phân giải 320×240 pixels, hiển thị mã lỗi và trạng thái hệ thống.
- Giáo viên có thể chọn lỗi đứt mạch hoặc chập chờn để mô phỏng sự cố.
C. Hệ thống phần mềm đào tạo (Được chứng nhận đăng ký quyền tác giả):
- Bộ phần mềm thực hành ảo động cơ Hybrid:
- Thực hành đấu nối hệ thống điều khiển động cơ Toyota 1NZ-FXE: Cung cấp ngân hàng linh kiện hệ thống điều khiển, học viên có thể gắp thả linh kiện và thực hành đấu nối hệ thống.
- Thực hành tương tác khảo nghiệm hệ thống điều khiển động cơ: Học viên tương tác với hệ thống để điều khiển, khởi động động cơ, tạo pan cho hệ thống (cắt dây, chạm mát).
- Giáo trình điện tử: Cung cấp các bài giảng tích hợp giúp học viên hiểu rõ hơn về hệ thống Hybrid và cơ chế hoạt động của động cơ.
