Mã sản phẩm: 65992

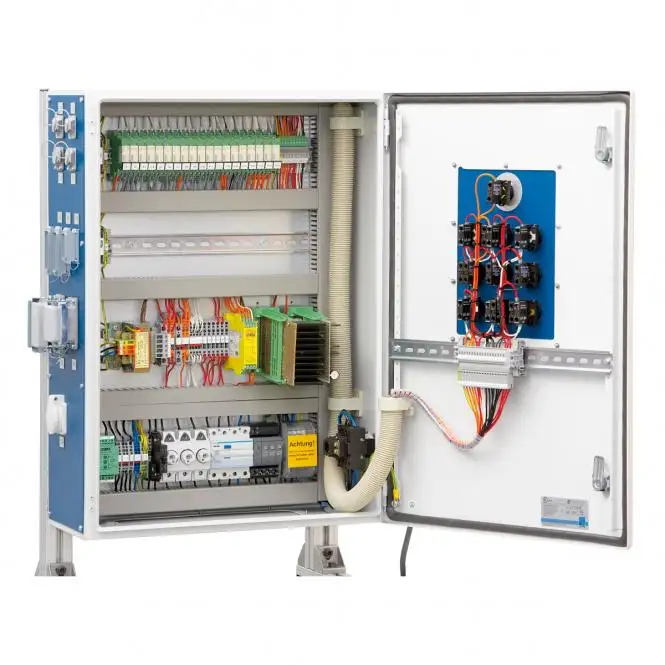

Là một giảng viên trong lĩnh vực điện tử kỹ thuật hoặc công nghiệp, khi sở hữu bộ vật liệu này dành cho tủ điện, bạn đang đầu tư vào tài liệu giảng dạy có thể hỗ trợ đào tạo trong thời gian dài.
Thiết kế mô-đun cho phép bạn tái sử dụng tủ điện trong các tình huống học tập sau này, có thể bằng các mô-đun mở rộng của chúng tôi hoặc tự tùy chỉnh thêm. Bạn có thể kết nối các mô hình chức năng thông qua giao diện ở vách bên (cảm biến, thiết bị truyền động, mạch an toàn, động cơ). Tủ điện có kích thước phù hợp với bàn làm việc và có thể thao tác dễ dàng dù đang đứng hay ngồi.
Dự án này bao gồm một tấm nhôm thực hành và một nhiệm vụ đi kèm, phù hợp cho việc luyện tập gia công kim loại tấm ngay cả với người mới bắt đầu.
Nhiệm vụ chính của bộ vật liệu mô-đun cơ bản bao gồm: gia công, lắp ráp, bố trí linh kiện và đấu dây tủ điện, sử dụng điện áp chỉnh lưu 24V DC.
Nội dung học tập
Gia công cơ khí
- Kẻ vạch, đột lỗ, giũa, cưa, khoan, đột dập, làm sạch ba via
Lắp ráp
- Lắp đặt, cố định, ghép nối, bắt vít, đấu dây
Đấu dây
- Kết nối mạch điện, đấu nối các thành phần
Kỹ thuật hàn
- Đấu dây, hàn linh kiện, kết nối tiếp điểm
Vận hành và kiểm tra
- Kiểm tra, đo đạc, đánh giá hiệu suất hệ thống
Nhiệm vụ thực hành
Gia công cơ khí
- Chế tạo khung tủ cơ bản
- Sản xuất tấm thực hành
- Cắt và xử lý tấm hông và tấm mặt trước
Lắp ráp và đấu dây
- Chuẩn bị tấm lắp đặt
- Bố trí linh kiện trên tấm lắp đặt, tấm mặt trước và tấm hông
- Lắp đặt công tắc chính, nút nhấn
- Đấu nối cơ bản cho tấm lắp đặt
- Đấu dây rơ-le an toàn
- Chế tạo bảng mạch in cấp nguồn điện áp thấp
Kiểm tra và vận hành
- Kiểm tra ngoại quan
- Chứng nhận nghiệm thu theo tiêu chuẩn DIN VDE 0100 phần 610
- Vận hành hệ thống
Nội dung cơ bản đi kèm
- Thước cặp
- Đánh dấu và kẻ vạch
- Khoan lỗ
- Khoan bậc
- Cắt ren
- Đột kim loại tấm
- Kích thước tiêu chuẩn
- Dũa
- Xử lý ba via
- Màu dây điện
- Đấu nối dây tiếp địa
- Hàn điện tử
- Đo lường thực tế theo DIN VDE 0100
Danh mục thiết bị (trích xuất)
- Kích thước tủ điện (mm): 500 x 700 x 250
- Bộ chỉnh lưu và biến áp (kit) cho điện áp 24V và 5V DC
- Rơ-le an toàn
- Kết nối nguồn 400V AC (có thể dùng 230V)
- Mô-đun giám sát mất pha
- Chống sét lan truyền
- RCD (cầu dao chống dòng rò)
- Giá đỡ PCB
- Các loại thanh đấu nối đa dạng
- Khung lắp ráp tiêu chuẩn
