Mã sản phẩm: 98200

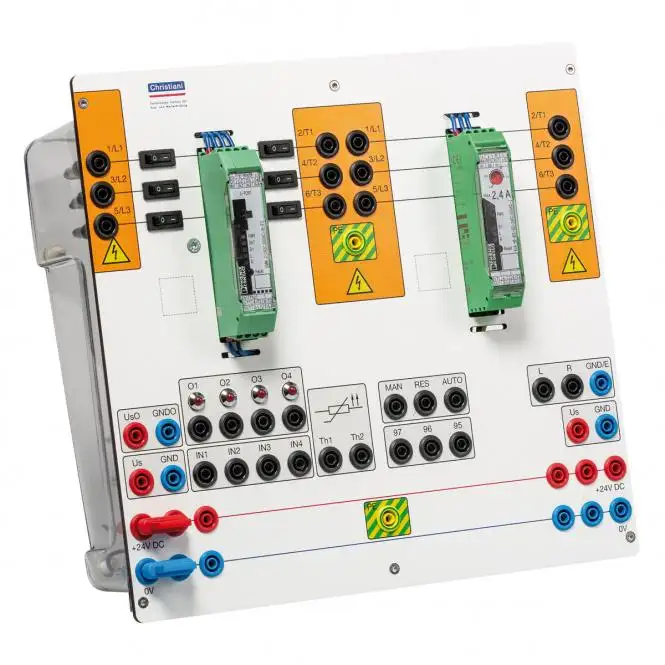

Bảng đào tạo quản lý động cơ và bộ khởi động hybrid là giải pháp giảng dạy thực tế về điều khiển điện tử động cơ điện, giúp người học tiếp cận với công nghệ khởi động hybrid và quản lý động cơ hiện đại. Hệ thống cung cấp nhiều tùy chọn giám sát, cấu hình và bảo vệ động cơ, giúp vận hành hiệu quả và tiết kiệm chi phí.
Chức năng đào tạo chính:
✔ Bật/tắt động cơ với bộ khởi động hybrid
✔ Đảo chiều quay trái/phải
✔ Bảo vệ con người & thiết bị
✔ Điều khiển động cơ bằng hybrid starter & PLC
✔ Các chức năng quản lý động cơ cơ bản
✔ Bảo vệ quá tải & bảo vệ ứng dụng
✔ Thực hành trên các mô hình băng tải, bơm nước, xi lanh điện
💡 Lưu ý: Để thực hiện đầy đủ các thí nghiệm, cần sử dụng các bảng học tập bổ sung.
Thông số kỹ thuật:
1. Mô-đun quản lý động cơ
- Điện áp điều khiển định mức: 24V DC
- Dòng tiêu thụ: < 33 mA
- Điện áp hoạt động: 42…575V AC
- Điện áp vận hành định mức: 500V AC
- Dòng vận hành định mức: 5A AC (qua bộ chuyển đổi ngoài)
- Tần số định mức: 50-60Hz
2. Bộ khởi động động cơ hybrid (CONTACTRON)
- Điện áp mạch điều khiển định mức: 24V DC
- Điện áp vận hành định mức: 500V AC
- Dải điện áp hoạt động: 42…575V AC
- Khả năng chuyển mạch: 3A (230V AC15), 2A (24V DC13)
3. Kích thước & Trọng lượng
- Kích thước: 315 x 297 x 135 mm (W x H x D)
- Trọng lượng: 2.0 kg
Bộ sản phẩm bao gồm:
✅ 1 x Bảng đào tạo quản lý động cơ & khởi động hybrid
✅ 1 x Jumper plug đỏ
✅ 1 x Jumper plug xanh
✅ 1 x Cáp USB cho quản lý động cơ
✅ 1 x Phần mềm ILS & tài liệu kỹ thuật
Hỗ trợ mở rộng & kết nối:
📌 Để thực hiện các thí nghiệm nâng cao, cần thêm các bảng học tập sau:
- Bảng mô phỏng quá tải nhiệt điện (98144)
- Bảng công tắc bảo vệ động cơ (98146)
- Bảng điều khiển & nút nhấn (98152, 98153)
- Bảng tiếp điểm chính (98155) – Cần 3 cái
- Bảng cấp nguồn 24V DC (98198)
💡 Tích hợp an toàn máy móc & PLC:
- Rơ-le an toàn EDISONS RT7B (58155)
- Bảng điều khiển dừng khẩn cấp (58164)
- Bảng PLC LOGO! 8 (58164) để điều khiển hệ thống
Ứng dụng đào tạo phù hợp cho:
🔹 Kỹ thuật viên điện công nghiệp
🔹 Kỹ thuật viên tự động hóa
🔹 Kỹ thuật viên điện tòa nhà & hạ tầng
🔹 Kỹ thuật viên máy móc & truyền động
🔹 Kỹ thuật viên cơ điện tử
🎯 Giải pháp đào tạo toàn diện về quản lý động cơ, bảo vệ hệ thống & điều khiển PLC!
