Thông tin sản phẩm
- Hệ thống đầy đủ chức năng
- Chẩn đoán thông qua ổ cắm chẩn đoán OBD 16 cực
- Tiếp điểm mở để đo các thành phần hệ thống và mạch điện
- Mô phỏng mã lỗi

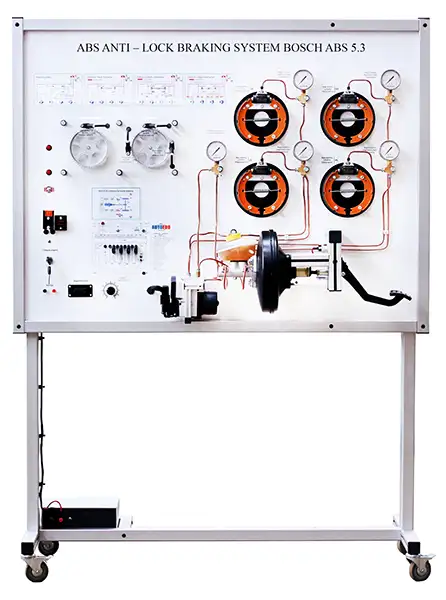

Một bộ huấn luyện hệ thống phanh điện tử ABS/ASR hoạt động hoàn toàn được lắp đặt trong khung nhôm di động. Bộ mô phỏng bảng huấn luyện này được thiết kế đặc biệt để trình diễn hệ thống phanh ABS/ASR và cấu trúc vận hành. Bảng huấn luyện giáo dục dựa trên các thành phần OEM của Audi/VW. Giá đỡ được trang bị hệ thống phanh BOSCH 5.3 ABS/ASR hoạt động và hiển thị các chế độ vận hành khác nhau.
Bảng mô phỏng đào tạo là một công cụ giáo dục tuyệt vời cho phép học viên tìm hiểu cấu trúc của hệ thống điều khiển ABS/ASR, nghiên cứu các thành phần của nó, thực hiện nhiều phép đo, thử nghiệm và các quy trình chẩn đoán khác. Thiết bị cho giáo dục và đào tạo kỹ thuật và nghề nghiệp ô tô.
Thông số kỹ thuật và chức năng
Bảng đào tạo được trang bị hệ thống phanh BOSCH 5.3 ABS/ASR chức năng;
Đồng hồ đo áp suất được lắp đặt có thể theo dõi áp suất trong mạch phanh chính và áp suất riêng lẻ của từng bánh xe;
Bảng đào tạo được trang bị hệ thống phanh thủy lực nguyên bản. Các má phanh của tang trống phanh được sử dụng thay cho đĩa phanh để chứng minh khi áp suất tăng lên và mô men phanh bắt đầu;
Hoạt động của mạch thủy lực được hiển thị trên giá đỡ trong hình ảnh ở chế độ khác nhau;
Sơ đồ đấu dây điện với bộ nối phích cắm chuối tích hợp để đo lường và mô phỏng mã lỗi của hệ thống; Chẩn đoán và đo lường
Máy hiện sóng/đồng hồ vạn năng
Các thông số của hệ thống được đo bằng cách kết nối với đầu nối chuối;
Khả năng đo các thông số tín hiệu điện của từng thành phần hệ thống;
Chẩn đoán đơn vị điều khiển
Chẩn đoán thông qua đầu nối chẩn đoán OBD 16 chân Nhận dạng
bộ điều khiển điện tử (ECU)
Đọc/xóa mã lỗi
Hiển thị các thông số hệ điều hành (dữ liệu trực tiếp)
Kích hoạt bộ truyền động (tùy thuộc vào bộ điều khiển)
Khác
Chân đế có cấu trúc khép kín – không nhìn thấy dây điện bên trong;
Nguồn điện: 12 V từ pin (không bao gồm như phụ kiện tiêu chuẩn)
Kích thước xấp xỉ (CxDxR): 1820x1360x500 mm
Trọng lượng tịnh xấp xỉ: 70 Kg
Sản xuất tại EU
Chứng chỉ CE
Phụ kiện tùy chọn
Pin 12 V Bộ nguồn
220/12 V Máy hiện sóng
ô tô
Công cụ quét chẩn đoán OBD
Thiết bị đào tạo ô tô là một công cụ tuyệt vời dành cho giáo viên và kỹ thuật viên chuyên nghiệp giúp giải thích cho sinh viên các chuyên ngành kỹ thuật về cách thức hoạt động của các quy trình trong Hệ thống ABS/ASR và công nghệ của nó.
Số đơn hàng: MSABS/ASR 1
