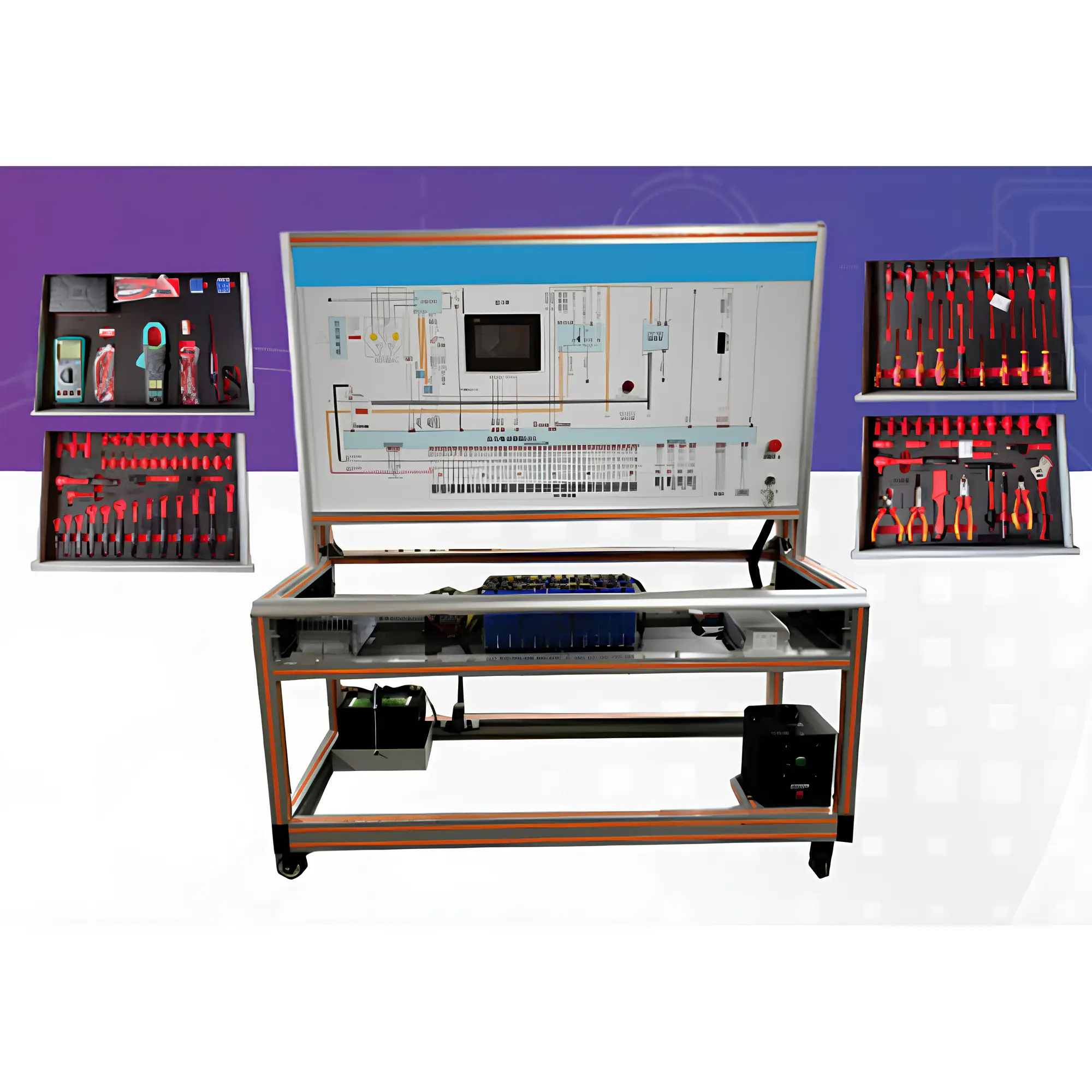

Thiết bị đào tạo hệ thống quản lý pin BMS
Xuất xứ: Châu Á
Các thành phần hệ thống:
- Loại pin nguồn:
- Loại pin: Pin lithium iron phosphate (LiFePO4) thân thiện với môi trường.
- Pin đơn: 3.2V 20Ah, 24 Cell.
- Bộ sạc xe, ổ cắm sạc, súng sạc:
- Được thiết kế để thực hiện quá trình sạc pin với hiệu suất cao và an toàn.
- Máy quản lý pin lithium BMS:
- Chức năng: Quản lý và giám sát hệ thống pin.
- Giao tiếp: Hỗ trợ giao tiếp CAN để kết nối và điều khiển các thành phần khác.
- Màn hình hiển thị bộ pin nguồn:
- Loại màn hình: Màn hình cảm ứng 7 inch.
- Chức năng: Hiển thị các thông số về bộ pin nguồn, tình trạng sạc, và các thông tin hoạt động quan trọng khác.
- Rơle điện áp cao và dòng điện:
- Điện áp cuộn dây: 12VDC.
- Điện áp hoạt động tối đa: 1000VDC.
- Dòng điện định mức: 400A.
- Chức năng: Bảo vệ và điều khiển các tình huống dòng điện cao và điện áp cao.
- Công tắc tắt nguồn khẩn cấp và công tắc tơ DC:
- Đảm bảo an toàn trong trường hợp khẩn cấp khi cần tắt nguồn hệ thống.
- Bộ chuyển đổi DC-DC:
- Chuyển đổi điện áp từ nguồn DC sang DC khác, giúp ổn định nguồn điện cho các hệ thống khác trong xe.
- Ắc quy phụ, rơle điều khiển phóng điện và tải phóng điện, điện trở vỏ nhôm:
- Các thành phần này giúp duy trì và điều khiển quá trình phóng điện, bảo vệ hệ thống khỏi các sự cố điện.
Lợi ích đào tạo:
- Đào tạo về quản lý và bảo vệ pin: Học viên sẽ học cách giám sát, bảo vệ và vận hành hệ thống pin lithium hiệu quả.
- Ứng dụng thực tế: Thiết bị mô phỏng và đào tạo các tình huống thực tế trong việc quản lý pin của xe điện.
- Cải thiện kỹ năng kỹ thuật viên: Học viên sẽ nắm vững kiến thức về quản lý pin, điều khiển dòng điện và điện áp trong các hệ thống điện của xe điện.
